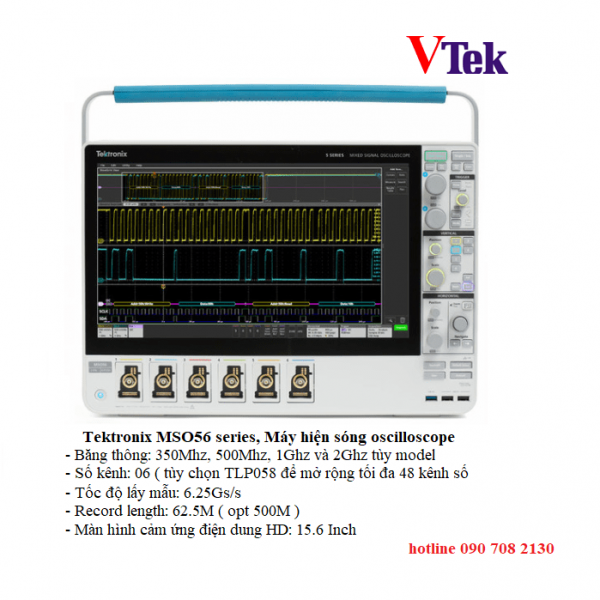

Máy hiện sóng Oscilloscope Tektronix MSO56 5-BW-1000, 1Ghz, 6 kênh

THÔNG SỐ KỸ THUẬT

Máy hiện sóng Oscilloscope Tektronix MSO56 5-BW-1000

Băng thông: 1 Ghz ( có thể upgrade lên  2Ghz bằng license )

Số kênh: 6 kênh tương tự; chuẩn ngõ vào FlexChannel

Tốc độ lấy mẫu: 6.25Gs/s bằng nhau cho từng kênh tương tự hoặc số; 500Gs/s với chế độ Interpolated

Độ dài ghi: 62.5M bằng nhau cho từng kênh tương tự hoặc số ( có thể mở rộng thêm option lên 125/250/500M )

Rise time: 400ps

Độ phân giải theo biên độ 12 bit ADC ( 16 bit với chế độ Hi Res)

Màn hình cảm ứng điện dung linh hoạt 15.6 HD 1,920×1,080 touchscreen

    Biên độ ( Volt / div, trục tung ) – kênh tương tự analog

• Dải ngõ vào: 500µV/div đến 10V/div (1MΩ ); 500µV/div đến 1V/Div (50Ω)
• Độ chính xác: 50Ω : ±1.0% ; 1MΩ : ± 1.0%;
• Trở kháng ngõ vào: 1MΩ ± 1%; 50Ω ± 1%;

    Biên độ ( Volt / div, trục tung ) – kênh số digital model TLP058

• Tùy chọn thêm (Option ) mỗi que có 8 kênh số, tối đa 48 kênh số/ 6 que
• Độ phân giải 1bit
• Điện áp ngõ vào max ±42V peak

    Thời Gian ( time / div, trục hoành )

• Dải timebase: 200ps/ div đến 1000s/ div
• Tốc độ lấy mẫu real time 1.5625S/s đến 6.25Gs/s; interpolated 12.25Gs/s đến 500Gs/s
• Độ chính xác: ±2.5 x 10-6 over any ≥1 ms time interval

Kích ( trigger ) : Auto, Normal, Single

36 phép đo tự động, FFT, spectrum View; Jitter (TIE và nhiễu pha)

Chức năng đo điện đa năng DVM, đếm tần số 8-digits

Cổng giao tiếp : USB, LAN, VGA, Display port

Nhiệt độ hoạt động: 0 độ C đến 50 độ C, độ ẩm 5% đến 90%

Nguồn nuôi: 100-240V AC rms ± 10%; 50Hz/60Hz

Công suất của máy: 400W

Trọng lượng: 11.4 kg;

 Kích thước: 371 x 454 x 297.2 mm

Phụ kiện kèm máy: Dây nguồn, 06 que đo tương tự 1Ghz model TPP1000, HDSD, con chuột, nắp bảo vệ.
