Hệ đo túi khí Airbag testing Keithley 2790

THÔNG SỐ KỸ THUẬT

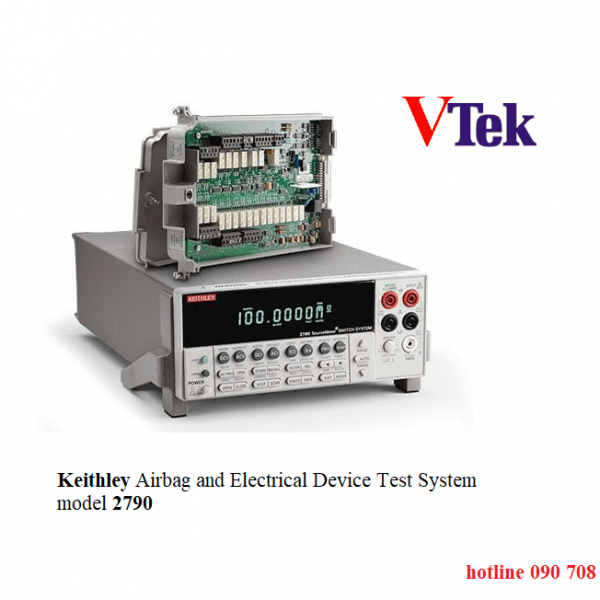

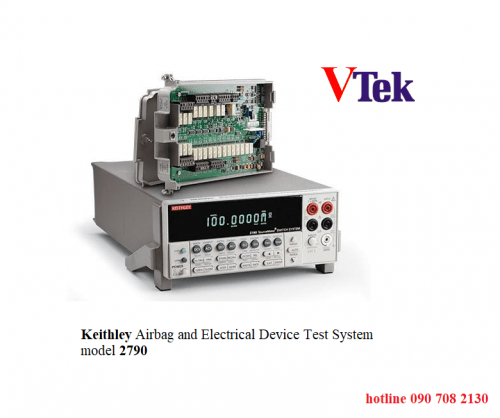

Hệ đo túi khí Airbag Testing Keithley 2790

Hệ đo túi khí Keithley 2790 là bộ nguồn source chuyển mạch điện áp cao, dòng nhỏ , cung cấp giải pháp  đo điện trở đa điểm của hệ bơm túi khí hoặc các ứng dụng đo điện trong ô tô một cách nhanh chóng, dễ dàng.

Model 2790 hổ trợ chức năng source và đo trong một thiết bị nhỏ gọn, kinh tế để đo điện trở cách điện và thông mạch của dây dẫn, Có thể mở rộng kênh đo thông qua tùy chọn thêm các module.

• Chức năng đo điện trở với chế độ CC và CV
• DC đo điện áp từ 0.1µV đến 1000V
• AC điện áp từ 0.1µV đến 750V
• DC dòng điện từ 10nA đến 3A
• AC dòng điện từ  1µA đến 3A
•  Đo điện trở 2 dây từ 100µW đến 120MW
• Đo điện trở 4 dây từ  100µW đến 120MW
• Đo tần số từ 3Hz đến 500kHz
• Đo chu kỳ 333ms đến 2µs
• Đo nhiệt độ từ  –200°C đến 630°C (thermistors và 4-wire RTDs)

Ứng dụng:

• Automotive airbag inflator/ module electrical functional tests
• Seatbelt pre-tensioner actuator/ module functional electrical check
• High speed, parallel soak, dual inflator, or dual test station electrical check
• Pinched wire, high voltage, insulation resistance testing in automotive seats, avionics, etc.
• Multipin connector/harness continuity and leakage resistance measurements
• Multicontact/switch dry circuit continuity and leakage tests
• Automotive power/fuse center continuity and leakage resistance characterization
• PCB/PWB and general purpose short/open circuits testing

Các model tích hợp sẵn trong hệ đo túi khí 2790

• Model 2790-H: Đo điện đa năng + 01 module 7751
• Model 2790-HH: Đo điện đa năng + 02 module 7751
• Model 2790-L: Đo điện đa năng + 01 module 7752

THÔNG SỐ KỸ THUẬT CỦA CÁC MODULE 7751/ 7752/7753

• Chức năng Source dòng: 1mA/ 10mA/ 20mA/ 50mA ( chỉ có 7751 hổ trợ 1mA )
• Chức năng Source Áp : 50V/ 500V ( điện trở các dải từ 1M, 10M, 100M và 1G Ohm)
